Графіт МПГ-8

Графіт щільний дрібнозернистий марок типу МПГ виготовляється методом холодного пресування прес-порошків в матрицю. Прес-порошки виготовляються на основі коксо-пекових композицій зі своїми технологічними особливостями на стадіях розмелювання та змішування компонентів. За своїми властивостями графіт МПГ перевершує інші дрібнозернисті графіти за багатьма характеристиками.

Загальна пористість графіту МПГ знаходиться, в залежності від щільності, в межах 10-15%. Переважають пори з радіусом від 2 до 8 мікрон. Теплопровідність (20°С) всіх графітів МПГ знаходиться приблизно на одному рівні. У термооброблених в процесі графитации до 2400-2500°С вона дорівнює 68-78 Вт/м*К, а при 3000°С - 103-110 Вт/м*К.

Структура графітів типу МПГ (МПГ 6, МПГ 7, МПГ 8) дрібнозерниста, матеріал характеризується хорошою ерозійної стійкістю і міцністю.

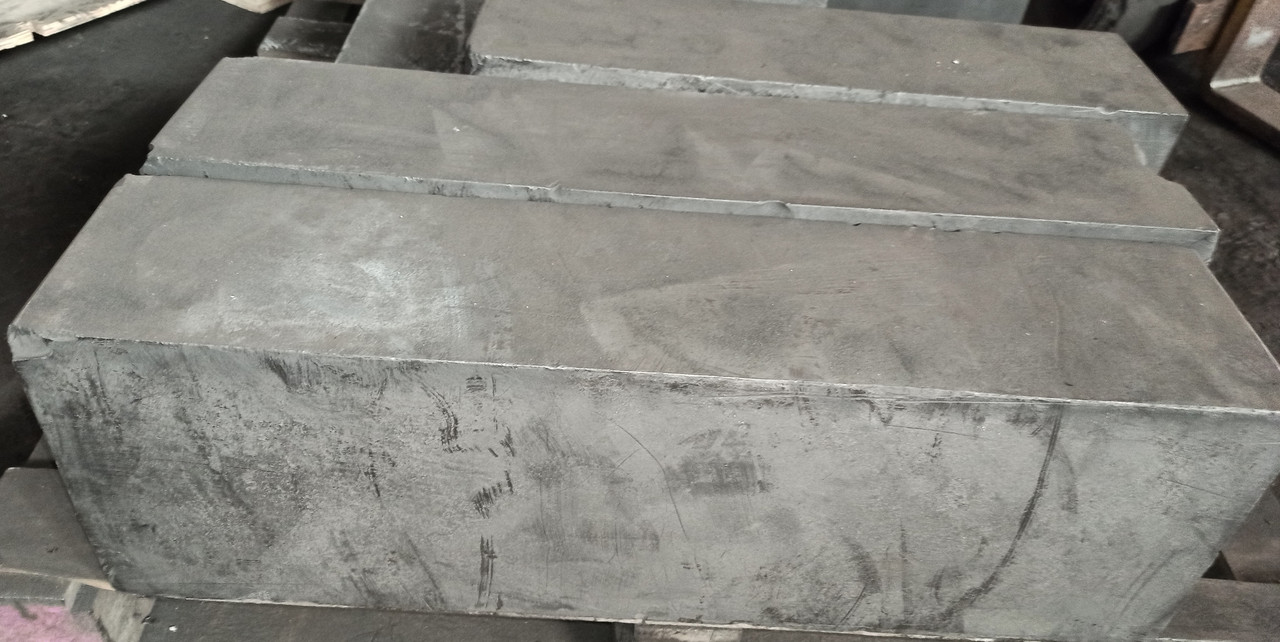

Високощільний графіт МПГ випускається у вигляді заготовок, з яких виготовляють вироби, що застосовуються в напівпровідниковій техніці; при електроерозійної обробки металів; як кристалізаторів при розливанні кольорових металів і їх сплавів; електродів - інструментів при електроімпульсної обробки штампів, прес-форм з різних сталей і в інших областях техніки при високих температурах. Поєднання високої механічної міцності і дрібнозернистої структури матеріалу дозволяє обробляти поверхні виробів до високої чистоти обробки методом шліфування, виготовляти вироби з товщиною стінки менше 0,8 мм і нарізати годинні різьби.

Основне застосування: Графіти застосовуються при електроерозійної обробки металів, для виготовлення електродів-інструментів при електроімпульсної обробки штампів. Висока міцність і дрібнозернистість цих матеріалів дозволяє досягати високої чистоти механічної обробки виробів. Графіт МПГ-8 застосовується для виготовлення соплових вкладишів та інших виробів для високотемпературного застосування.
